Tutoriel - estimation de coefficients de diffusion anisotrope

Introduction

Ce tutoriel montre comment estimer de coefficients de diffusion anisotrope. Les deux paramètres (p1,p2) représentent les coefficients de diffusion selon les directions des abscisses et des ordonnées. Les valeurs de ces paramètres sont déterminées en minimisant l'intégrale de l'erreur quadratique entre la simulation et les données.

La suite de cette page décrit comment mener cette étude dans MSE, d'une part via l'interface, d'autre part via un script python.

Description de l'étude

Il s'agit donc d'une étude portant sur 1 espèce et 2 paramètres :

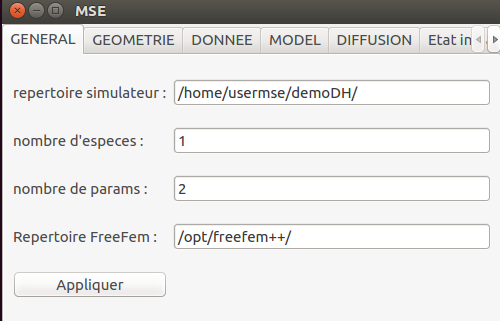

demoDHgen

import os
import mse
MY_OUTPUT_DIR=os.getenv("MSE_OUTPUT_DIR", "/home/usermse/demoDH/")
mse.setStringParam(mse.MSE_KEY_OUTPUT_DIR,MY_OUTPUT_DIR)
mse.setIntParam(mse.MSE_KEY_MODEL_NBSPECIES,1)
mse.setIntParam(mse.MSE_KEY_MODEL_NBPARAMS,2)
mse.initGradEdp()
mse.initModel()



Description de la zone d'étude



La zone d'étude est le carré [-1,1]2. La triangulation sera créer à partir de 30 points par unité de longueur des arêtes :

tuto demo IC geometrie

MY_GEOM_DIR=os.getenv("MSE_GEOM_DIR","/home/usermse/MSE/GEODATA/SIMPLE1/")
mse.setStringParam(mse.MSE_KEY_GEOM_DIR,MY_GEOM_DIR)
mse.setRealParam(mse.MSE_KEY_GEOM_NPERLENGTH,30.0)
mse.setIntParam(mse.MSE_KEY_GEOM_SYM,0)
mse.setIntParam(mse.MSE_KEY_GEOM_REVEDGE,1)
mse.buildGeom()
mse.buildDirectories()
os.system("cd "+MY_OUTPUT_DIR+";/opt/freefem++/src/nw/FreeFem++-nw  "+MY_OUTPUT_DIR+"/buildXY.edp")

Description du modèle de diffusion

Le modèle étudié ici est de la forme :

model diff h

Définition de la diffusion hétérogène :

f

mse.setDiffusionxExp(0,0,"p1")
mse.setdpiDiffusionxExp(0,0,0,"1")
mse.setdpiDiffusionxExp(1,0,0,"0")
mse.setDiffusionyExp(0,0,"p2")
mse.setdpiDiffusionyExp(0,0,0,"0")
mse.setdpiDiffusionyExp(1,0,0,"1")
mse.buildDiffusion()

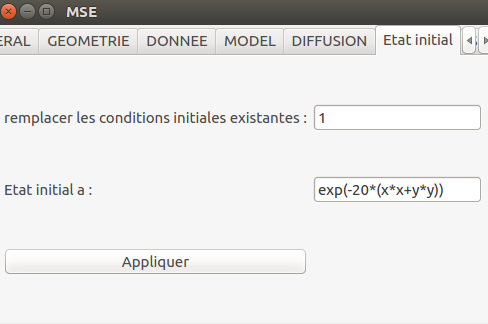

L'état initial est définie de la façon suivante :

jkh



mse.initInitialState()
mse.setIntParam(mse.MSE_KEY_FORCE_INITIAL_STATE,1)
mse.setInitialState(0,0,"exp(-20*(x*x+y*y))")
mse.setdPICiFj(0,0,"0")
mse.setdPICiFj(1,0,"0")
mse.printInitialState()

Définition des paramètres du simulateur

On choisit de simuler sur la période de temps [0,1], avec un pas de temps fixe égale à 0.05. La non-linéarité sera gérée par un algorithme de Newton-Raphson et une tolérance absolue de 0.02.

demoIC simulateur



mse.setRealParam(mse.MSE_KEY_SIM_TEND,1.1)
mse.setRealParam(mse.MSE_KEY_SIM_MINSTEP,0.05)
mse.setIntParam(mse.MSE_KEY_SIM_MAXMULTSTEP,1)
mse.setRealParam(mse.MSE_KEY_SIM_NEWTON_CRIT,0.01)
mse.setIntParam(mse.MSE_KEY_SIM_NEWTON_MIN_IT,1)
mse.setIntParam(mse.MSE_KEY_SIM_NEWTON_MAX_IT,5)
mse.setIntParam(mse.MSE_KEY_SIM_FORCE_POSITIV,1)
mse.buildTS()



Définition de la fonction objectif à minimiser

Il s'agit ici de minimiser l'intégrale de la différence quadratique entre la simulation et les données pour les pas de temps spécifiés.

La fonction de coût associée au paramètre (p1,p2) est:

mk

Avec uref la simulation servant de référence.

Cela se spécifie de la façon suivante dans l'interface :

d

mse.setIntParam(mse.MSE_KEY_CONTRAST_TYPE,5)
mse.buildContrast()

Description des données

Les dates d'observations sont précisées dans un fichier dataDates.txt qu'il faudra créer dans le répertoire de l'étude initialement spécifié "/home/mseuser/demoDH/PROCESSUS/DATA". Pour chaque date d'observation l'état du système doit être défini dans un fichier 0s02D0Ref.

Pour cet exemple, les données ont étés calculées à partir d'une simulation avec les paramètres (p1=0.2, p2=0.1).



Description du problème d'optimisation

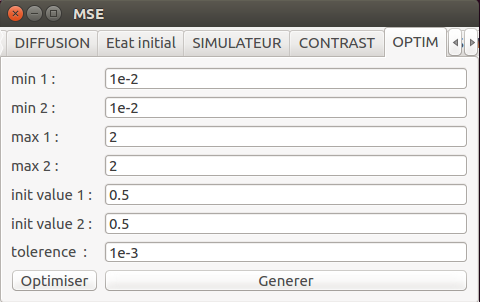

Il s'agit d'un problème d'optimisation sous contraintes. Pour le résoudre, un algorithme de Quasi-Newton BFGS est couplé au simulateur. Il s'agit d'un algorithme itératif pour lequel le point de départ est précisé ainsi que les conditions de convergence :

h

mse.initBfgsStruct()
mse.setBfgsLowerBound(0,1e-2)
mse.setBfgsLowerBound(1,1e-2)
mse.setBfgsUpperBound(0,2.0)
mse.setBfgsUpperBound(1,2.0)
mse.setBfgsInitialState(0,0.5)
mse.setBfgsInitialState(1,0.5)
mse.setBfgsTol(1e-3)
mse.buildBfgs()

Résultat de l'optimisation

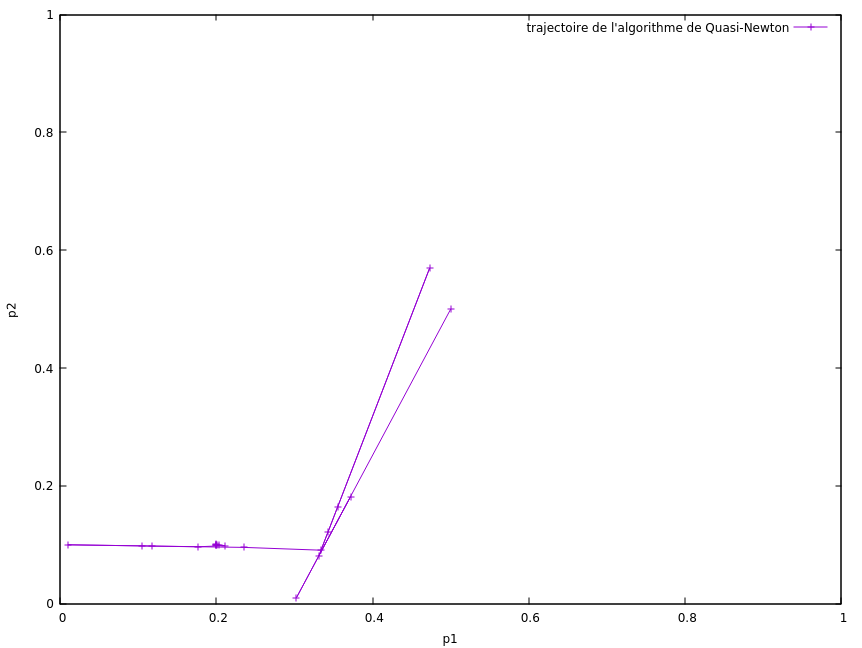

Il faut 20 appels au simulateur pour converger vers la valeur (p1=0.2, p2=0.1) à 10-6 près. Le graphique suivant représente la trajectoire des itérations de l'algorithme d'optimisation.

f

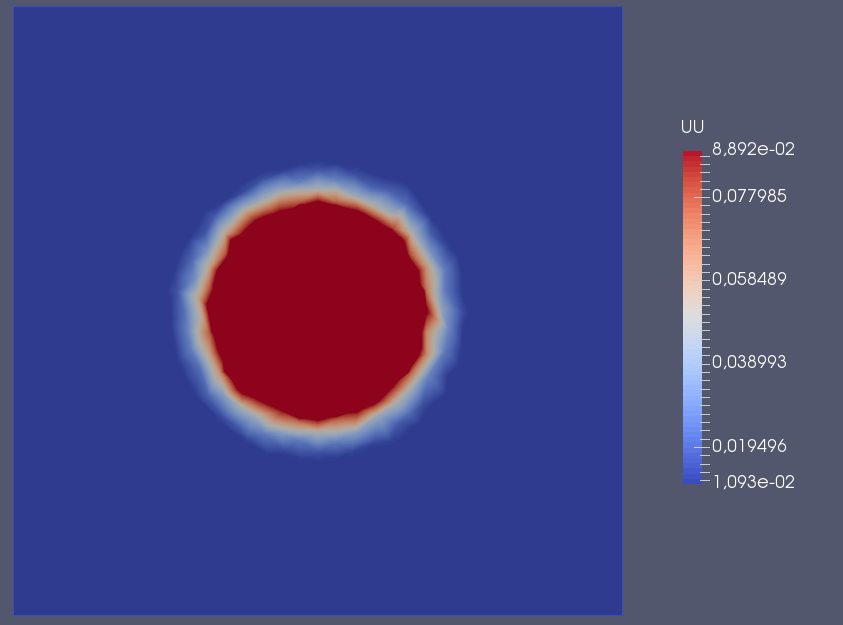

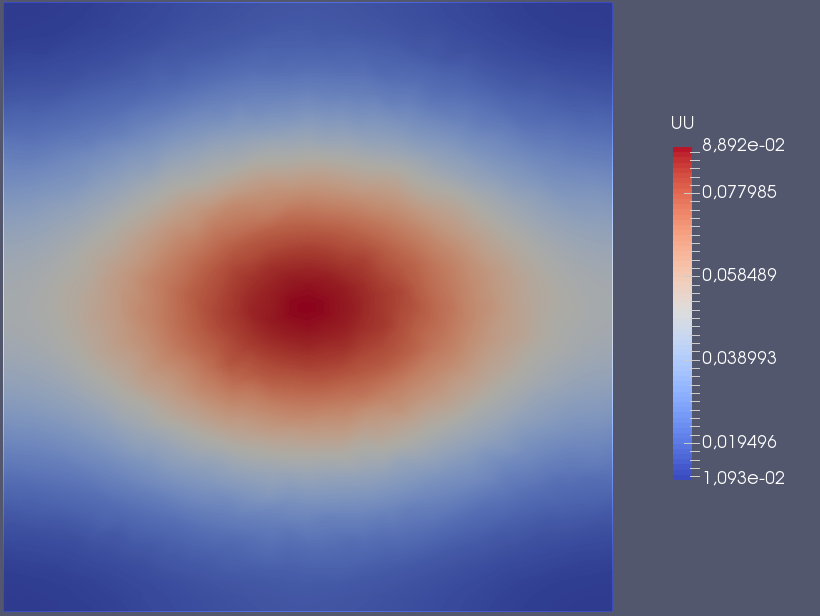

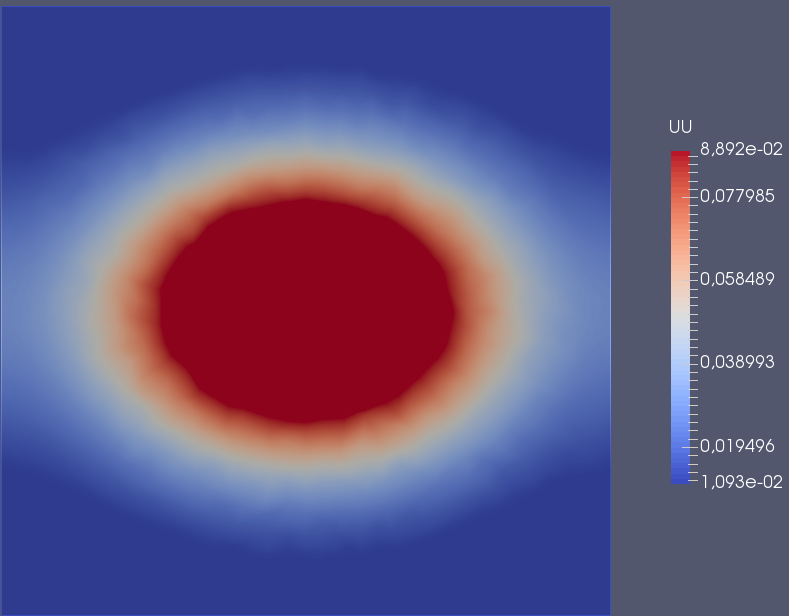

Images représentant l'état pour t=0, t=0.5 et t=1:

i

f

l
